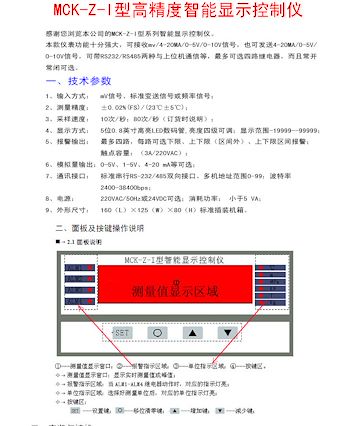

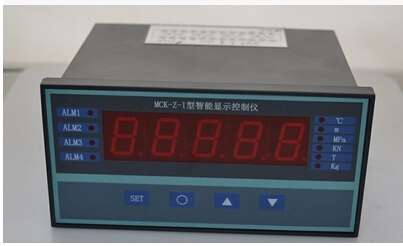

MCK-Z-I型高精度智能显示控制仪
感谢您浏览本公司的MCK-Z-I型系列智能显示控制仪。
本款仪表功能十分强大,可接收mv/4-20MA/0-5V/0-10V信号,也可发送4-20MA/0-5V/0-10V信号,可带RS232/RS485两种与上位机通信等,最多可选四路继电器,而且常开常闭可选。
一、技术参数
1、输入方式:? mV信号、标准变送信号或频率信号;
2、测量精度:? ±0.02%(FS)/(23℃±5℃);
3、采样速度: ?10次/秒;80次/秒(订货时说明);

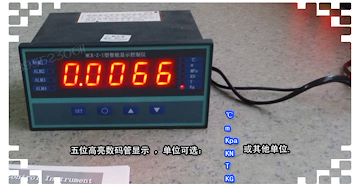

4、显示方式: ?5位0.8英寸高亮LED数码管,亮度四级可调;显示范围-19999--99999;
5、报警输出:? ?最多四路,每路可选下限、上下限、上下限区间报警;触点容量:(3A/220VAC);
6、模拟量输出:0-5V、1-5V、4-20 mA等可选;
7、通讯接口:? ??标准串行RS-232/485双向接口、多机地址范围0-99;波特率2400-38400bps;
8、电源:???? ?220VAC/50Hz或24VDC可选;消耗功率: 小于5 VA;

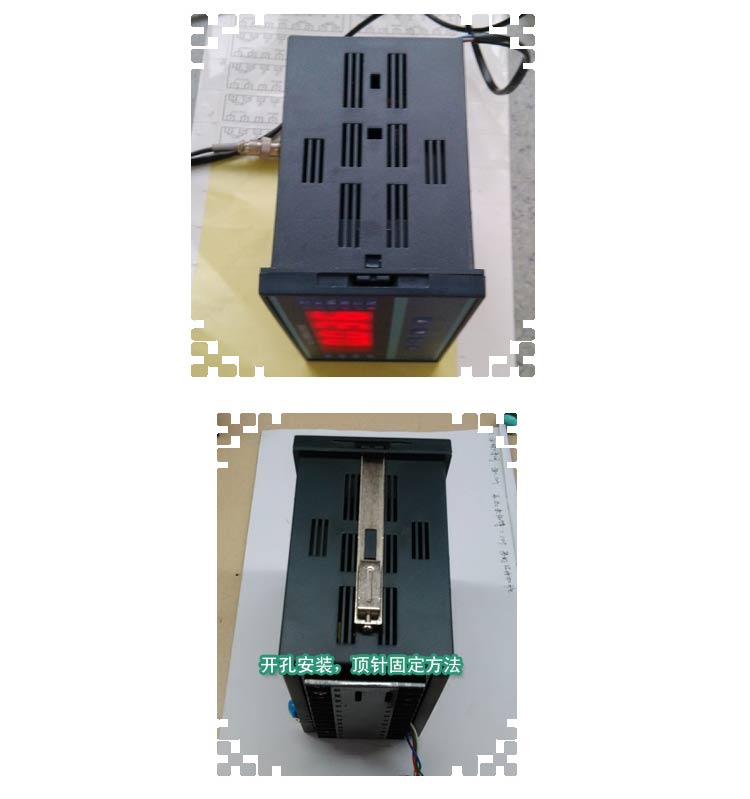

9、外形尺寸: ?160(L)×125(W)×80(H)标准插装机箱。
四、参数一览及设置
该表列出了仪表的基本参数和与选配件相关的参数,与选配件相关的参数只有该台仪表有相应的选配件时才会出现。
“说明”一栏是该参数在本说明书的章节。
“取值范围”一栏是该参数的设置范围以及用符号表示的参数内容与数值的关系。
n
4.1?第1组参数---报警参数(菜单;Alrm?密码:10)
名称 |
内容 |
取值范围及功能 |
说明 |
AP1 |
第1点报警方式 |
n:不报警; ?L: 下限报警; H:上限报警;:上下限区间报警 |
4.1.1 |
AP2 |
第2点报警方式 |
n:不报警; ?L: 下限报警; H:上限报警;:上下限区间报警 |
4.1.1 |
AP3 |
第3点报警方式 |
n:不报警; ?L: 下限报警; H:上限报警;:上下限区间报警 |
4.1.1 |
AP4 |
第4点报警方式 |
n:不报警; ?L: 下限报警; H:上限报警;:上下限区间报警 |
4.1.1 |
FAL |
报警回差 |
0~99999 |
4.1.2 |
AL1-L |
第1报警点下限值 |
0~99999 |
4.1.3 |
AL1-H |
第1报警点上限值 |
0~99999 |
4.1.3 |
AL2-L |
第2报警点下限值 |
0~99999 |
4.1.3 |
AL2-H |
第2报警点上限值 |
0~99999 |
4.1.3 |
AL3-L |
第3报警点下限值 |
0~99999 |
4.1.3 |
AL3-H |
第3报警点上限值 |
0~99999 |
4.1.3 |
AL4-L |
第4报警点下限值 |
0~99999 |
4.1.3 |
AL4-H |
第4报警点上限值 |
0~99999 |
4.1.3 |
24.1.1报警参数说明
?报警方式AP1-4:
报警点1-4为互为独立的报警点,在需要组合报警的场合下,可以将四个报警点设为需要的报警方式实现;
n------表示无报警;
L------表示当测量值低于某点的报警下限值时,对应的报警点动作;
H------表示当测量值高于某点的报警上限值时,对应的报警点动作;
?-----表示当测量值介于某点的报警上限值和下限值之间时,对应的报警点动作;
?报警回差FAL:
???为防止报警输出继电器在报警点附近频繁动作,可根据实际情况设置合适的报警回差值;有关报警回差值见下图图例;
?报警值AL*-L,AL*-H:
????????AL*-L:对应报警点的报警下限值;AH*-H:对应报警点的报警上限值;
