概述?

? ? ? ?S型称重传感器是传感器中最为常见的一种传感器,主要用于测固体间的拉力和压力,通用也人们也称之为拉压力传感器,因为它的外形像S形状,所以习惯上也称S型称重传感器,此传感器采用合金钢或不锈钢材质,胶密封防护处理,安装容易,使用方便,适用于吊秤,配料秤,机改秤等电子测力称重系统.

特点?

? ? ? ? 传感器基于原理：弹性体（弹性元件，敏感梁）在外力作用下产生弹性变形，使粘贴在他表面的电阻应变片（转换元件）也随同产生变形，电阻应变片变形后，它的阻值将发生变化（增大或减小），再经相应的测量电路把这一电阻变化转换为电信号（电压或电流），从而完成了将外力变换为电信号的过程。

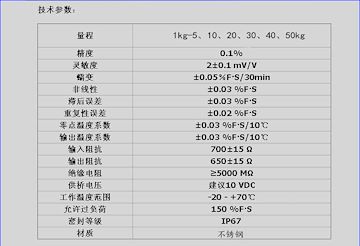

详细参数?

额定载荷 1、5，10，20，30，50kg

精度等级 C2

绝缘电阻(MΩ) ≥VDC)

综合误差(%F.S) 0.03

激励电压(V) 9～12 (DC)

灵敏度(mV/V) 2.0±0.02

温度补偿范围(℃) -10 ～ +40

非线性(%F.S) 0.03

使用温度范围(℃) -35 ～ +65

零点温度影响(%F.S/10℃) 0.03

重复性(%F.S) 0.01

灵敏度温度影响(%F.S/10℃) 0.03

蠕变(%F.S/30min) 0.02

安全过载范围(%F.S) 150

零点输出(%F.S) ±1

极限过载范围(%F.S) 200

输入阻抗(Ω) 700±7

防护等级 IP65

输出阻抗(Ω) 700±7 电缆线 四芯屏蔽电缆2m
