品牌: | 金诺 | 类型: | 物理型传感器 |
转换方法: | 电阻应变式 | 输出信号: | 模拟型 |
型号: | JNNT-2 | 产量: | 10000 |
注:不同量程,价格不同。请客户在订货前先与我们联系,以确认尺寸与价格。本店厂家直销,支持定制!
?
?
?

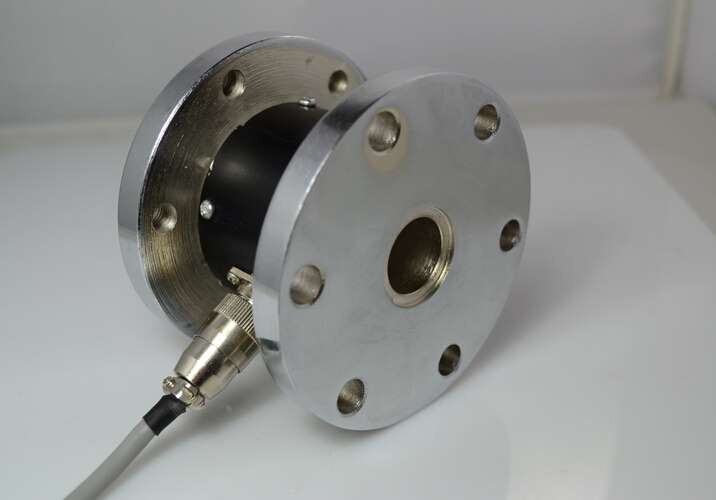

JNNT-2型 静态扭矩传感器(双法兰安装)
?
?
?
?
?
?
?
特点:高精度、高稳定性、抗干扰。
适用于适用于静态、非连续旋转的扭矩力值测量。
技术参数:
?
?量程 |
0?~?20000 N.m |
?灵敏度 |
?2.0 ± 0.1 mv/V |
?综合精度 |
0.2 %F·S |
?蠕变 |
±0.05 %F·S/30min |
?非线性 |
±0.2 %F·S |
?滞后误差 |
±0.2 %F·S |
?重复性误差 |
±0.2 %F·S |
?零点温度系数 |
±0.05 %F·S/10℃ |
?输出温度系数 |
±0.05 %F·S/10℃ |
?输入阻抗 |
725 ± 25 Ω |
?输出阻抗 |
700 ± 1? Ω |
?绝缘阻抗 |
≥ 5000 MΩ |
?激励电压 |
9?~?15 VDC |
?工作温度范围 |
-20?~ ﹢70℃ |
?允许过负荷 |
150?%F·S |
?密封等级 |
IP67 |
?材质 |
合金钢 |
?

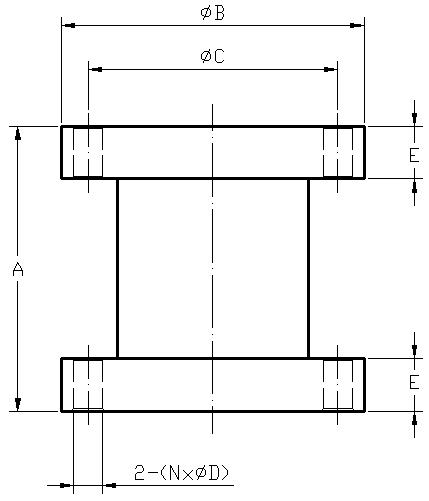

量程 |
A |
ΦB |
ΦC |
E |
ΦD |
N |
0–200 N.m |
65 |
Φ69 |
Φ57 |
12 |
Φ6.5 |
6 |
500–1000 N.m |
80 |
Φ98 |
Φ80 |
15 |
Φ8.5 |
8 |
2000–5000 N.m |
95 |
Φ125 |
Φ105 |
20 |
Φ10.5 |
12 |
10000–20000 N.m |
124 |
Φ255 |
Φ210 |
32 |
Φ20.5 |
8 |
