型号：	Jn-dn	规格：	nm
商标：	金诺	产量：	1000

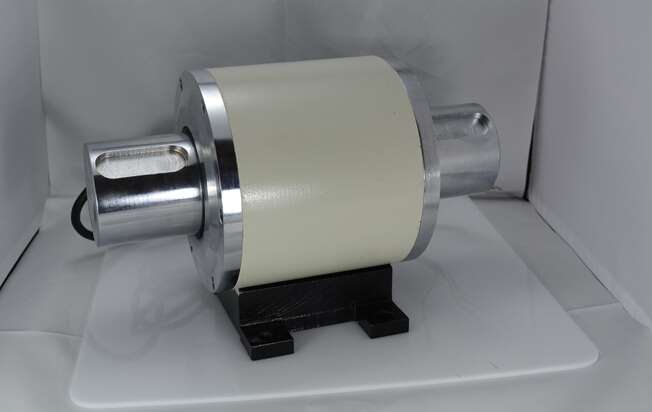

JN-DN型 连续旋转扭力传感器（动态扭矩传感器）

大量程可定制

一、基本原理

1、扭矩测量：采用应变片电测技术，在弹性轴上组成应变桥，向应变桥提供电源即可测得该弹性轴受扭的电信号。将该应变信号放大后，经过压/频转换，变成与扭应变成正比的频率信号。

2、频率测量：通过光耦合及相应的处理电路，将转速信号转换成脉冲信号输出，旋转设备每转动一圈输出60个脉冲。

?

二、产品特点

1、信号输出可选择脉冲方波或4-20mA、1-5V等标准信号，也可配备本公司的二次仪表。

2、检测精度高、稳定性好、抗干扰性强。

3、不需反复调零即可；连续测量正反扭矩。

4、既可测量静止扭矩，也可测量动态扭矩。

5、体积小、重传感器可脱离二次仪表独立使用，只需提供24VDC电源，即可输出阻抗与扭矩成正比脉冲方波频率信号或标准变送信号。重量轻、易于安装。

?

三、应用领域

1、电动机、发动机、内燃机等旋转动力设备输出扭矩及功率的检测；

2、风机、水泵、齿轮箱、扭力板手的扭矩及功率的检测；

3、铁路机车、汽车、拖拉机、飞机、船舶、矿山机械中的扭矩及功率的检测；

4、可用于污水处理系统中的扭矩及功率的检测；

5、可用于制造粘度计；

6、可用于过程工业和流程工业中。

?

量程与尺寸：

?

?

?

?

?

?

?

?

?

? ? 频率输出型主要性能指标：

?

?

?

?

?

扭矩示值误差：?＜± 0．5 % F · S	?灵敏度：????????1±0．2 mv / V
?非线性：???????＜±0．25 % F· S	?重复性：????????＜±0．2% F· S
?回差：?????????＜0．2 % F· S	?零飘（24小时）：?＜0．5 % F· S
?零点温飘：?????＜0．5 % F·S /10℃	?输出阻抗：??????＜1KΩ ±3Ω
?绝缘阻抗：?????>500MΩ	?静态超载：??????120 %
?断裂负载：?????200 %	?使用温度：??????-20℃～60℃
?储存温度：?????－20～70℃	?电源电压：??????24VDC/500mA
?总消耗电流：???＜200mA	?频率信号输出：??5KHz—15KHz
?负额定扭矩：???5KHz±10Hz	?零扭矩：????????10KHz±10Hz
?正额定扭矩：???15KHz±10Hz	?信号占空比：???（50±20）%
