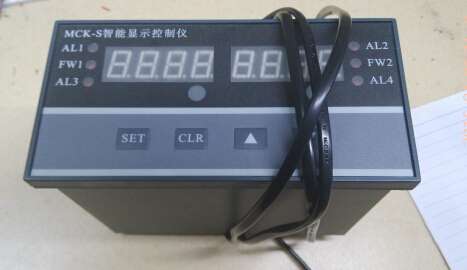

?????????????? MCK-S系列智能显示控制仪

??感谢您使用本公司的MCK-S系列智能显示控制仪，为了更好发挥本产品的功能，以免因操作失误造成不必要的损失，在您使用本产品时，请务必阅读本说明书。本产品适用与各种具有线性输出特性的传感器或其他测量设备，作为称重、拉力、张力、压力、位移、温度、湿度等的测量显示、报警、控制、通讯、特殊值的记忆等。

一、型号及含义

???MCK- S????????????MC:企业品牌,K:控制仪器类

?????????????????????????????????????? S：双四位智能显示控制仪

二、????????技术参数

1.???测量功能：? 与各种传感器配套测量

2.???输入方式：? 模拟电流、电压或频率信号

3.???精度：??? ??±0.03%(FS) ，(23℃±5℃)

4.???采样速度： ?25~100次/秒

5.???最大显示：? -9999~9999；自由设定小数点(FW1和FW2为符号扩展，当超过-1999时，FW*灯亮，表示负号)

6.???显示：????? 0.56英寸高亮度LED数码

7.???报警输出：? 可选单点、上下限、上上限、下下限、区域外报警、区域内报警

8.???开关量输出：继电器触点0.6A(220VAC)、2A(30VDC)

9.???模拟量输出：0~5V、1~5V、0~10mA、4~20 mA可选

10.??通讯接口：? 标准串行RS-485双向接口、多机地址编码0~10

11.??通讯波特率：1200、2400、4800、9600、19200bps任意设定

12.??消耗功率：? 小于5 VA

13.??使用温度：? 0~50℃

14.??电源：????? 220V50Hz

15.??????外形尺寸： ?80H × 160L × 135D 标准插装机箱

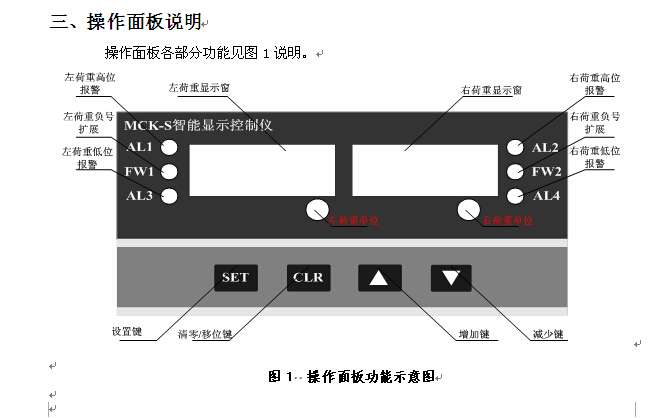

三、操作面板说明

?

操作面板各部分功能简要说明：

1.???????测量值显示窗口

?? a）左测量显示窗口：显示左路输入信号的测量值四位显示

?? b）左测量显示窗口：显示左路输入信号的测量值四位显示

2.???????左、右路显示单位：Kg、T、MPa等（可选）----计量单位（用户订货时说明）

3.???????AL1----报警继电器指示（亮：吸合；灭：断开），见报警方式设定

4.???????AL2----报警继电器指示（亮：吸合；灭：断开），见报警方式设定

5.???????AL3----报警继电器指示（亮：吸合；灭：断开），见报警方式设定

6.???????AL4----报警继电器指示（亮：吸合；灭：断开），见报警方式设定

7.???????FW1----左预警指示灯；FW2----右预警指示灯。当测量值达到或超过设定的预警值时，相应的预警指示灯亮，否则则熄灭

8.???????SET----设置键

9.???????CLR----用于移位操作。

10.???△----设定值增加键。

11.???▽----设定值减少键。

四、安装与连线?????????????????????????????

1．??本仪器采用标准卡入式结构，请将仪器轻轻推表盘即可。

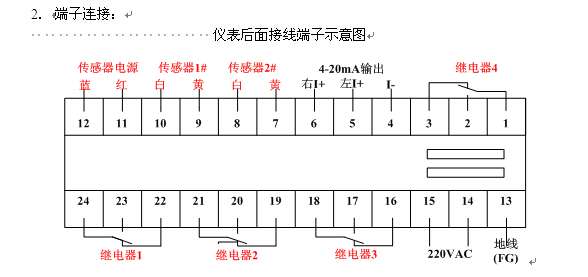

2．??端子连接：

??????????????????????????仪表后面接线端子示意图

?

????

?

仪表在使用前请按图所示进行正确连线，左输入对应左路传感器1#输入信号，右输入对应右路传感器2#输入信号，两路传感器共用电源；仪表的电源为220VAC，为提高输入电源的质量，请交流220V电源电缆的屏蔽地接到第13接线端子(FG)。详情参见说明书。

五、操作说明

仪表在正常工作前须对参数进行正确设置和校准，否则仪表有可能不能正常工作，客户在订货时如果明确了具体要求，则参数可以不用修改，仪表出厂时已经对参数进行了设置并对仪表进行了校准，客户可直接使用仪表。

1、参数设置

按照图将电源和传感器正确连接后，给仪表上电。仪器上电后经自检（显示(8.8.8.8.?? 8.8.8.8）后进入正常检测状态。

在测量状态下，轻点一下SET键?，窗口1显示LOC，窗口2显示00；通过增加键和减少键，使窗口2显示密码08（一级密码）后，再按一下SET键即可进入各通道参数设置

?

6.1?模拟量输出参数说明

???模拟量输出类型Aot1：根据需要设置合适的模拟量输出类型；

???模拟量输出低位C-21：模拟量输出低位对应的显示测量值，如0-5V，如设置模拟量输出低位为100，则当显示值为100时，模拟量输出为0V；

???模拟量输出高位C-F1：模拟量输出高位对应的显示测量值，如0-5V，如设置模拟量输出高位为10000，则当显示值为10000时，模拟量输出为5V；

???模拟量输出低位校准C-21：当模拟量输出低位输出不正确时，可通过修改该值进行模拟量输出低位校准；

???模拟量输出高位校准C-F1：当模拟量输出高位输出不正确时，可通过修改该值进行模拟量输出高位校准；

?

?感谢您的阅读！！！蚌埠传感器系统工程有限公司

? ? ? ? ? ? ? ??

?
