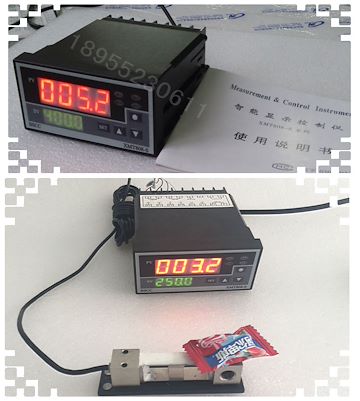

XMT808-S系列智能显示控制仪

l性能稳定、可靠；测量准确、直观??

l与各种具有线性输出特性的传感器配套

l多种报警方式选择、继电器控制输出

l手动清零、开机自动清零、峰值记忆

l串行?RS232或RS485双向通信??????????????????

l交流86~265VAC、50Hz电源??

尺寸高度43mm*宽91mm*深度110mm

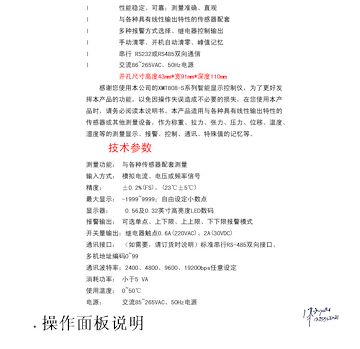

感谢您使用本公司的XMT808-S系列智能显示控制仪，为了更好发挥本产品的功能，以免因操作失误造成不必要的损失，在您使用本产品时，请务必阅读本说明书。本产品适用与各种具有线性输出特性的传感器或其他测量设备，作为称重、拉力、张力、压力、位移、温度、湿度等的测量显示、报警、控制、通讯、特殊值的记忆等。

技术参数 测量功能：?与各种传感器配套测量 输入方式：?模拟电流、电压或频率信号 精度：?????±0.2%(FS)，(23℃±5℃) 最大显示：?-1999~9999；自由设定小数点 显示器：????0.56及0.32英寸高亮度LED数码 报警输出：?可选单点、上下限、上上限、下下限报警模式 开关量输出：继电器触点0.6A(220VAC)、2A(30VDC) 通讯接口：?标准串行RS-485双向接口、多机地址编码0~99 通讯波特率：2400、4800、9600、19200bps任意设定 消耗功率：?小于5 VA 使用温度：?0~50℃ 电源：?交流85~265VAC、50Hz电源 操作面板说明

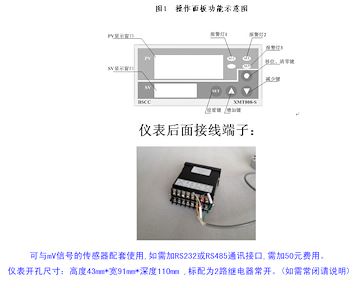

图1?操作面板功能示意图

操作面板各部分功能简要说明：

测量值显示窗口

??????????a）PV显示窗口：连续检测模式（检测类型含义代号Y p e为L）时显示实时测量值；???断续检测模式时（检测类型含义代号Y p e为H）时显示峰值；

???????????b）SV显示窗口：连续检测模式（检测类型Y p e为L）时显示第一报警值

A L M 1；断续检测时（检测类型含义代号：Y p e为H）显示实时检测值；

左、右路显示单位：Kg、MPa等（可选）----计量单位（用户订货时说明）； ----报警继电器指示（亮：吸合；灭：断开），见报警方式设定； ----报警继电器指示（亮：吸合；灭：断开），见报警方式设定； ----报警继电器指示（亮：吸合；灭：断开），见报警方式设定； ?----设置键，在正常检测状态下按该键可进入系统参数设置和校准过程； ?----用于移位或清零操作：当仪表处于参数设置状态或校准状态时，该键用于移位操作；当仪表处于正常检测状态时，长按该键可实现显示值清零操作（当清零要求密码时，密码为：8 8 8 8；当清零不要密码时，长按该键3秒左右可实现显示清零）； ?----设定值增加键。按一次该键，可使设定值+1，长按该键可使设定值迅速增加；

在正常检测模式下，长按该键3秒钟左右可以将“检测模式”转换为“连续检测模式”；

?----设定值减少键；按一次该键，可使设定值-1，长按该键可使设定值迅速减小；

在正常检测模式下，长按该键3秒钟左右可以将“检测模式”转换为“断裂（峰值）检测模式”；

四、安装与连线

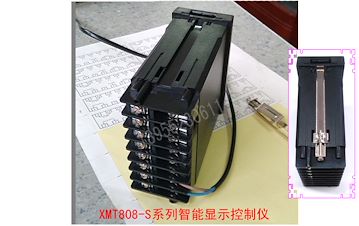

本仪器采用标准卡入式结构，请将仪器轻轻推表盘即可。 端子连接：（仪表上电前务必仔细对照图2和仪表机壳顶部连线示意图进行正确连线）

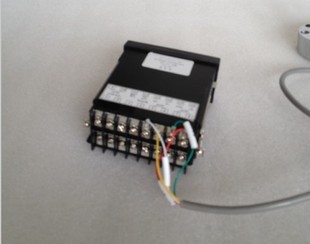

仪表后面接线端子示意图：

仪表开孔尺寸：

高度43mm*宽91mm*深度110mm标配为2路继电器常开可选
